からくり

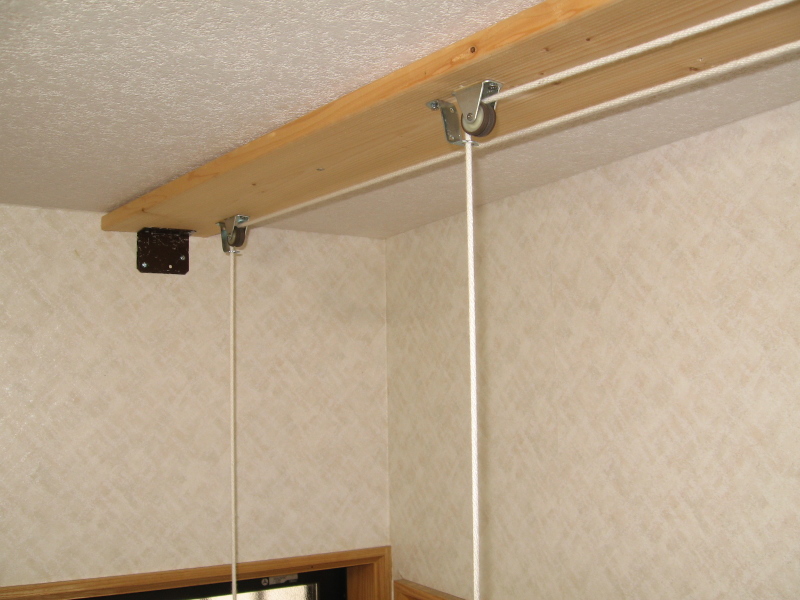

天井の石膏ボードは空中タオルかごの重みを支えることができません。そこで,1×4材を渡して両側の壁で持たせました。

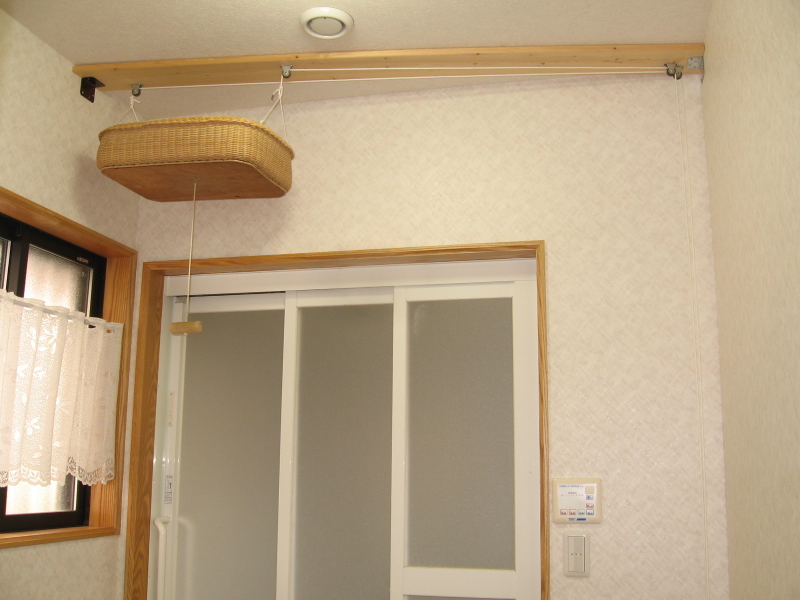

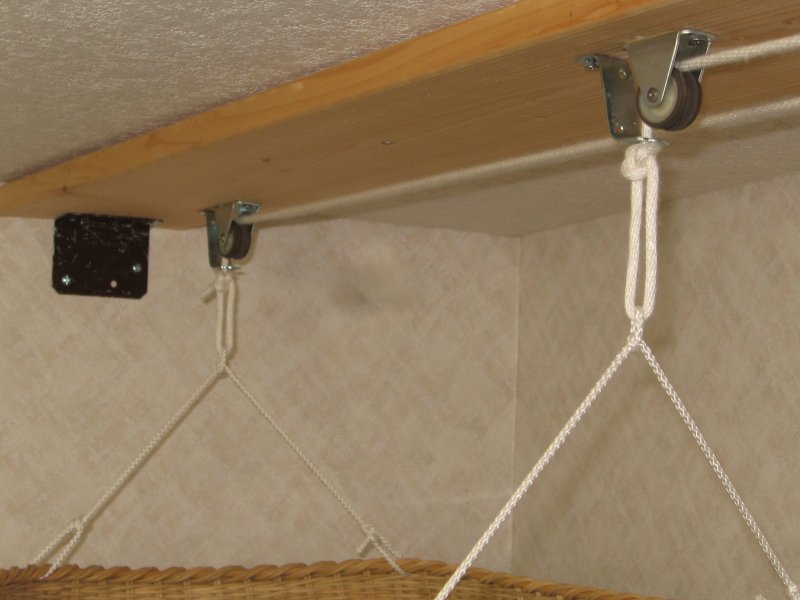

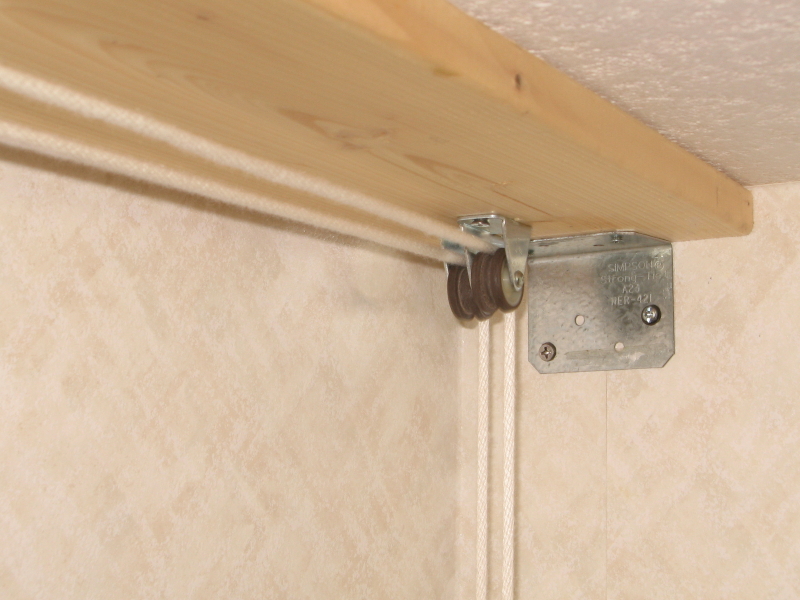

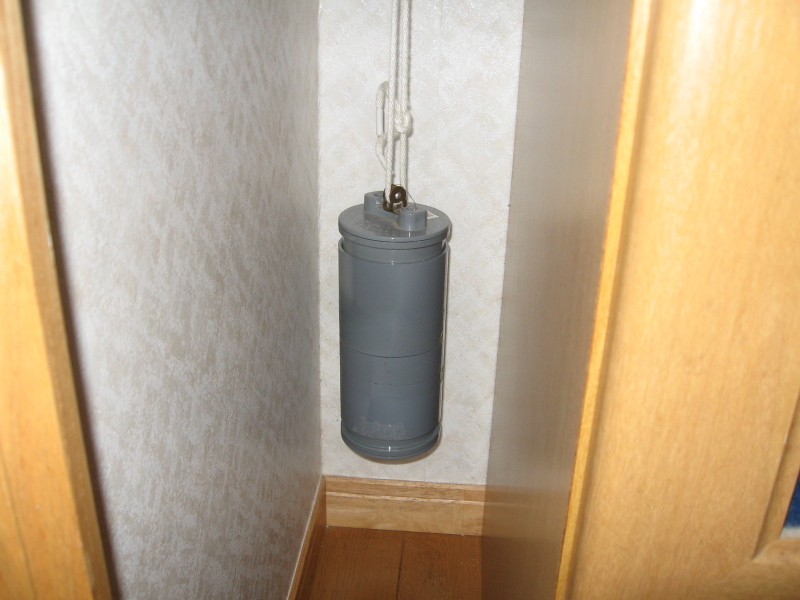

全体 錘につながる右端のプーリー ロープの端は,固定せずループ(環)になっています。このことで,ロープの張力が常に一定になり,かごが水平に保たれるのです。

ストップ機構

カゴを空中で停止させる仕組みは「ロープに設けた結び目が,ストッパーの穴にひっかかって止まる」という単純なもの。

カゴが下りている状態 カゴが上がってきて,止まった状態 ロープの結び目とストッパー
